26.06.2010 На что способны «средние» кулера: тест пяти недорогих систем охлаждения / Обзоры
Далеко не секрет, что в настоящий момент на рынке одновременно присутствуют несколько платформ, каждая из которых предъявляет определенные требования к креплениям систем охлаждения. Например, если говорить о платформах Intel , то в настоящий момент компания предлагает три платформы с тремя различными процессорными сокетами: LGA 775, LGA 1156 и LGA 1366.
Разумеется, задумываясь о смене системы охлаждения, наверняка многие хотели бы иметь универсальный кулер для того, чтобы после перехода на другую платформу не пришлось покупать новую систему охлаждения. Однако, за универсальность придется расплачиваться, так как себестоимость производства универсальных кулеров несколько выше. В данном материале мы попробуем выяснить, каким образом влияет универсальность кулера на его эффективность сравнив с другими системами охлаждения из этого же ценового сегмента, а так же определить, насколько успешно могут справляться со своей задачей недорогие кулера.
Мы выбрали 5 кулеров среднего ценового диапазона с приблизительной стоимостью около пяти тысяч тенге, два из которых полностью совместимы с сокетами LGA 775/1156/1366, еще два поддерживают только по паре сокетов: LGA 775/1156 и LGA 775/1366 соответственно и последний поддерживает только LGA 775.
Scythe Katana 3
Katana 3 имеет поддержку всех современных платформ Intel и AMD. Рассмотрим его упаковку, комплектацию и внешний вид.
Scythe Katana 3 упакован в небольшую плотную картонную коробку. В комплекте с кулером поставляется набор универсальный набор креплений, документация и термопаста.
Кулер имеет башенную конструкцию и сравнительно небольшие габариты (94x108x143мм), благодаря чему он является самым маленьким башенным кулером из присутствующих в обзоре.
Основной радиатор кулера установлен под наклоном на три U-образные теплотрубки диаметром 6-мм, обеспечивая обдув околосокетного пространства. Вентилятор к радиатору крепится скобами, благодаря чему, при необходимости, его можно легко снять.
Теплотрубки изогнуты в основании и уложены без использования желобов, что снижает себестоимость производства кулера в ущерб его эффективности. Сверху теплотрубки в основании закрыты приклеенным радиатором, который в какой-то степени обдувается вентилятором.
Само основание покрыто никелем, и, хоть оно и не зеркальное, качество полировки не вызывает каких либо нареканий.
Deepcool IceEdge 400 NI
Компания Deepcool не относится к именитым производителям систем охлаждения, таким как Scythe, Thermaltake, Noctua, Zalman и прочим, из-за чего, разумеется, ценовая политика на системы охлаждения данной компании носит весьма агрессивный характер. Насколько решения Deepcool способны составлять конкуренцию "именитым" продуктам, мы узнаем из тестирования.
Deepcool IceEdge 400 NI поставляется в прозрачной блистерной упаковке, что еще раз напоминает нам о бюджетной направленности продукта.
Данный кулер совместим с двумя процессорными сокетами Intel (LGA 775 и LGA 1156), а так же с сокетами AMD AM3/AM2+/AM2/940/939/754.
В комплекте с кулером поставляется вентилятор, а так же две пары скобок для его крепления (это позволяет установить второй вентилятор при необходимости), набор креплений под вышеперечисленные процессорные гнезда, документация и термопаста в тюбике.
Нельзя промолчать о наличии резиновых подкладок (два комплекта), которые крепятся к самому вентилятору, уменьшая его вибрацию во время работы, а следовательно и уровень шума.
Радиатор кулера покрыт черным никелем, что придает ему особый вид. Для повышения эффективности в основании кулера имеется небольшой прямоугольный ребристый радиатор.
Основание медное, отполировано до зеркального отражения, но обработка никелем отсутствует. Кроме того, на поверхности можно разглядеть следы полировочных работ. В отличие от Scythe Katana 3, теплотрубки уложены в желоба. В общем и целом, знакомство с внешним видом кулера оставляет положительные ощущения.
Deepcool IceBerg PRO
Deepcool IceBerg Pro является самым крупным участником нашего тестирования. Он имеет поддержку процессорных сокетов Intel LGA 775 и LGA 1366, а так же платформ AMD.
Как и его собрат, кулер поставляется в блистере. Вентилятор кулера поддерживает PWM, прозрачен и имеет синий цвет.
Основание кулера использует технологию прямого контакта теплотрубок с процессором, что увеличивает отвод тепла, но в некоторых случаях, эффективность данного решения зависит от реализации самого основания и используемого процессора.

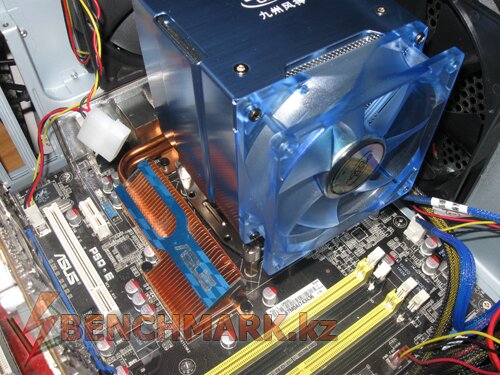

Несмотря на то, что кулер имеет в комплекте бэкплейт, который предотвращает изгиб материнской платы, сказать, что его наличие улучшает прижим, в данном случае будет крайне неверно. А дело вот в чем. Его конструкция крепежа, во всяком случае для LGA 775, на наш взгляд совсем неудачна. Из-за его габаритов (а он у нас в тестировании самый большой), подобраться к болтам отверткой абсолютно невозможно, потому приходится закручивать их руками. Да и вообще, процесс установки кулера нельзя назвать приятным.
Посмотрим, насколько показатели эффективности данного кулера оправдываются его габаритами.
Asus V70
Asus V70 является единственным участником, который совместим только с одной платформой, Intel LGA 775. Тем не менее, он подходит под выбранный нами ценовой диапазон, да и интересно узнать, чем обусловлена его стоимость.
Этот кулер поставляется в небольшой коробке и весьма скромен на комплектацию.
Для крепления используется бэкплейт, на медном основании нанесена фирменная термопаста, которую перед тестом пришлось удалить для того, чтобы тестирование проходило в одинаковых условиях.
Радиатор имеет интересную конструкцию. На четыре медные теплотрубки нанесено множество алюминиевых пластин.
Основание кулера медное и не имеет зеркальной полировки.
Этот кулер имеет горизонтальное расположение вентилятора и небольшие габариты, что позволяет его использовать, например, при сборке HTPC, но только на платформе LGA 775.
Scythe Samurai ZZ
Этот "самурай" является прямым конкурентом Asus V70, как по своей конструкции, так и по цене. В отличие от своего конкурента, он имеет совместимость со всеми современными платформами Intel и AMD.
Как и Katana 3, Samurai ZZ поставляется в небольшой коробке и имеет идентичную комплектацию.
Так же как и Asus V70, Scythe Samurai ZZ имеет горизонтальное расположение вентилятора. На три U-образные теплотрубки нанизан алюминиевый радиатор, к которому при помощи скобок крепится вентилятор.
Основной радиатор расположен таким образом, что вентилятор обдувает не только околосокетное пространство, но и радиаторы материнской платы, наличие которых не помешало установке Samurai ZZ. Кстати, эффективность этого кулера зависит от его расположения. Например, если основная масса радиатора будет располагаться над северным мостом, то кулер будет охлаждать и его, но это повлияет на эффективность охлаждения процессора. Наиболее правильной установкой данного кулера считается, если концы теплотрубок (на которых имеются декоративные наконечники) расположены вверх. Однако, из-за особенностей корпуса, пришлось установить кулер так, чтобы теплотрубки были расположены горизонтально - основная часть радиатора повисла над памятью (обычной памяти такое расположение не помешает, но если память оснащена высокими радиаторами, то такая установка будет невозможна).
Кстати, стоит заметить, что оба кулера от Scythe являются самыми простыми в плане установки и не требуют наличия дополнительных инструментов, например отвертки, что весьма удобно.
Тестирование
Кулера тестировались программой OCCT 3.1, тест Linpack (64-битный режим) длительностью в 15 минут в закрытом корпусе (CoolerMater Gladiator 600). За задней и верхней крышках были установлены на выдув 12 и 14 см вентилятора с отключенным PWM. Для создания равных условий, в качестве термопасты использовалась КПТ-8, а не та, с которой поставляют свои кулера производители.
Стендовая конфигурация:
процессор: Core 2 Quad Q9400@3.2 ГГц, 1.23В
термопаста: КПТ-8
материнская плата: Asus P5Q-E
оперативная память: 2x2 GB DDR2-800 Trancsend
видеокарта: ATI Radeon HD 4850 (референс)
блок питания: AcBel M8 670W
операционная система: Windows 7 X64
Небольшой разгон процессора должен немного увеличить уровень TDP, что позволяет в каком-то роде оценить, насколько кулера способны справляться с процессорами, тепловыделение которых превышает 95 Вт. Так как системы воздушного охлаждения напрямую зависят от окружающей среды, необходимо учесть тот факт, что во время проведения тестирования температура в помещении составляла 25 градусов.
В качестве результирующих показателей использовалось среднее арифметическое температур процессорных ядер, что считается наиболее правильным, так как, к сожалению, поверхность теплораспределителя процессора не идеально ровная, как у оснований систем охлаждения.
Без нагрузки все кулера показывают очень близкие друг к другу результаты. Наиболее эффективными при включенном PWM, оказались Scythe Katana 3 и Deepcool IceEdge 400 NI. Кроме того, стоит отметить тот факт, что практически у всех кулеров, за исключением Asus V70 и Scythe Samurai ZZ отключение PWM не сильно влияет на показатели (напомним, выбирались температуры самых горячих процессорных ядер).
Посмотрим на показатели температуры в нагрузке.
Самым эффективным оказался самый громоздкий и очень неудобный участник нашего тестирования - Deepcool IceBerg Pro, что и следовало ожидать. Затем, уступая на чуть более, чем на два градуса по эффективности, расположился Scythe Katana 3, после него - Asus V70. Scythe Samurai ZZ немного уступил по эффективности Deepcool IceEdge 400 NI, однако со своей задачей вполне справился. Что удивило, Deepcool IceEdge 400 NI, несмотря на внешний вид, конструкцию и габариты, оказался менее эффективным решением, чем Asus V70.
Если обратить внимание на скорость вращения вентиляторов, то по минимальным показателям вызывает удивление продукция Scythe. При старте системы при включенном PWM материнская плата показала ошибку "CPU Fan Error" - уж больно низкая скорость вращения вентилятора у кулеров Scythe в покое. Это делает их очень тихими в работе, что немаловажно. В нагрузке оба кулера от Scythe раскручиваются до 2636 оборотов в минуту.
Самым шумным оказался Asus V70, который в нагрузке раскручивает свой вентилятор до 4440 оборотов в минуту. Очевидно, собрать тихую машину при использовании такого кулера не получится - при продолжительной нагрузке на процессор рёв вентилятора может очень быстро утомить. Да и высокопроизводительный и тихий HTPC собрать на базе данного кулера тоже не удастся в силу отсутствия поддержки более современных платформ, чем Intel LGA 775. Что касается продукции Deepcool, то IceEdge является наиболее тихим решением из двух.
Так какой из систем охлаждения отдать предпочтение? Решать вам. Каждый из протестированных кулеров имеет как свои недостатки, так и преимущества. Например, оба кулера от Scythe поддерживают все современные платформы Intel и AMD, что делает их в плане универсальности безусловными лидерами. Deepcool Ice Edge 400 NI также вызывает симпатию, однако, его универсальность ограничена поддержкой сокетов LGA 775, LGA 1156 и AMD. При всем своем изящном виде, по эффективности он оказался несколько хуже Scythe Katana 3. Что касается DeepCool IceBerg Pro, то он имеет единственный плюс - эффективность. Когда речь пойдет об установке данного кулера, станет очевидным, что за этот единственный плюс придется поплатиться. Asus V70 является достойным конкурентом Scythe Samurai ZZ по эффективности, но является полным аутсайдером по уровню шума и универсальности.
Администрация BenchMark.kz благодарит компанию Scythe за предоставленные для тестов кулеры Katana 3 и Samurai ZZ, а так же компанию "Белый Ветер" за кулеры Deepcool и Asus.
Обсуждение материала ведется в этой ветке нашей конференции.
